深井泵电缆故障的检测方法

2020-03-11 138

  关于直接短路或断线电缆毛病用万用表可直接丈量判别;关于非直接短路电缆毛病和接地电缆毛病,用兆欧表遥测芯线间绝缘电阻或芯线对地绝缘电阻,依据其阻值可判别电缆毛病类型。下面介绍电缆毛病查找的办法:

  零电位法

  零电位法也便是电位比较法,它适应于长度较短的电缆芯线对地毛病,使用此办法丈量简便准确,不需要精密仪器和杂乱核算。丈量原理如下:将电缆毛病芯线与等长的比较导线并联,在b、c两头加电压VE时,相当于在两个并联的均匀电阻丝两头接了电源,此刻,一条电阻丝上的任何一点和另一条电阻丝上的对应点之间的电位差必定为零,反之,电位差为零的两点必定是对应点。由于微伏表的负极接地,与电缆毛病点等电位,所以,当微伏表的正极在比较导线上移动至指示值为零时的点与电缆毛病点等电位,即电缆毛病点的对应点。S为单相闸刀开关,E为6E蓄电池或4节1号干电池,G为直流微伏表,丈量过程如下:

  1)先在b和c相芯线上接上电池E,再在地面上敷设一根与毛病电缆长度持平的比较导线S,该导线要用裸铜线或裸铝线,其截面应持平,不能有中间接头。

  2)将微伏表的负极接地,正极接一根较长的软导线,导线另一端要求在敷设的比较导线上滑动时能充分触摸。

  3)合上闸刀开关S,将软导线的端头在比较导线上滑动,当微伏表指示为零时的方位即为电缆毛病点的方位。

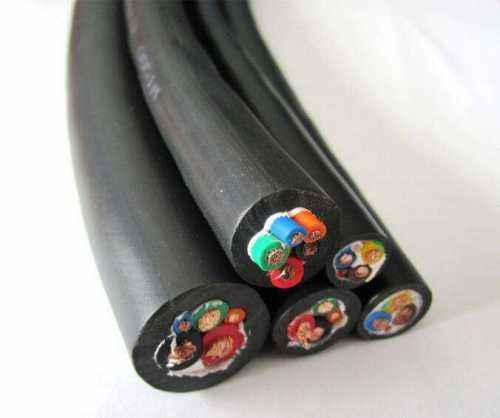

深井泵电缆厂家

  高压电桥法

  高压电桥法便是用双臂电桥测出电缆芯线的直流电阻值,再准确丈量电缆实际长度,按照电缆长度与电阻的正比例联系,核算出电缆毛病点。该办法关于电缆芯线间直接短路或短路点触摸电阻小于1Ω的毛病,判别差错一般不大于3m,关于毛病点触摸电阻大于1Ω的毛病,可采用加高电压烧穿的办法使电阻降至1Ω以下,再按此办法丈量。丈量电路时,首要测出芯线a与b之间的电阻R1,R1=2RX+R其间RX为a相或b相至电缆毛病点的一相电阻值,只为短接点的触摸电阻。再就电桥移到电缆的另一端,测出a1与b1芯线间的直流电阻值R2,则R2=2R(L-X) R,R(L-X)为a1相或b1相芯线至电缆毛病点的一相电阻值。测完R1与R2后,再按图3所示电路将b1与c1短路,测出b、c两相芯线间的直流电阻值,则该组织的1/2为每相芯线的电阻值,用RL表示,RL=RX R(L-X),由此可得出毛病点的触摸电阻值:R=R1 R2-2RL表,因而,毛病点两边芯线的电阻值可用下式表示:RX=(R1-R)/2,R(L-X)=(R2-R)/2。RX、R(L-X)、RL三个数值确认后,按比例公式即可求出毛病点距电缆端头的间隔X或(L-X):X=(RX/RL)L,(L-X)=(R(L-2)在电缆的结尾在丈量每相芯线的电容电流Ia1、Ib2、Ic3的数值,以核对无缺芯线与断线芯线的电容之比,开始可判别出断线间隔近似点。

  3)依据电容量核算公式C=I/(2ΠfU)可知,正电压U、频率f不变时,C与I成正比。由于工频电压的f(频率)不变,丈量时只需确保施加电压不变,电容电流之比即为电容量之比。设电缆全长为L,芯线断线点间隔为X,则Ia/Ic=L/X,X=(IC/Ia)L。丈量过程中,只需确保电压不变,电流表读书准确,电缆总长度丈量准确,其测定差错比较小。

  测声法

  所谓测声法便是依据毛病电缆放电的声响进行查找,该办法关于高压电缆芯线对绝缘层闪络放电较为有效。此办法所用设备为直流耐压实验机。其间TB为高压实验变压器,C为高压电容器,VE为高压整流硅堆,R为限流电阻,Q为放电球空隙,L为电缆芯线。当电容器C充电到一定电压值时,球空隙对电缆毛病芯线放电,在电缆毛病处电缆芯线对绝缘层放电发生“滋、滋”的火花放电声,关于明敷设电缆凭听觉可直接查找,若为地埋电缆,则首要要确认并标明电缆走向。查找时,将拾音器靠近地面,沿电缆走向慢慢移动,当听到“滋、滋”放电声最大时,该处即为电缆毛病点。使用该办法一定要注意安全,在实验设备端和电缆结尾应设专人监督。我公司生产的电缆毛病定位仪不仅可以测声,同时可以检测磁信号,信号强度直观同步显示,可以更快更准的定位电缆毛病点。

文章源自:深井泵电缆厂家 http://www.andawire.com/
